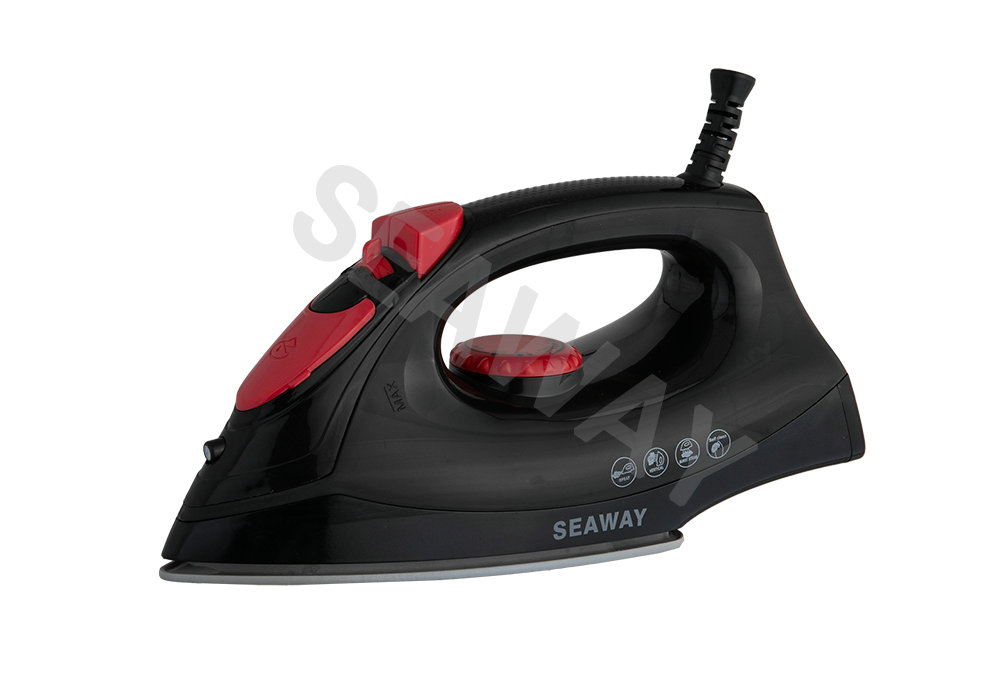

La struttura del termostato ferri da stiro a vapore è molto semplice. Il ferro da stiro elettrico generale è composto da una piastra riscaldante elettrica (piastra inferiore), un termostato (termostato), un set di cablaggio interno, uno scudo termico, un serbatoio dell'acqua, una maniglia, un coperchio superiore e una manopola della temperatura (interruttore della temperatura) , Manopola del vapore (interruttore del vapore), pulsante dello spruzzo d'acqua, pulsante dell'esplosione (interruttore del vapore potente), copertura protettiva del cavo, cavo di alimentazione e una serie di componenti.

Principio di funzionamento: attraverso l'alta temperatura e l'umidità, l'effetto stirante si forma dopo una forte pressione. Negli ultimi anni, gli elementi PTC sono utilizzati come elementi riscaldanti, che possono risparmiare elettricità e possono regolare automaticamente la temperatura. Per evitare il problema della qualità inaffidabile del controllo della temperatura dei termoregolatori realizzati con fogli bimetallici per vecchi prodotti, sono comparsi anche nuovi tipi di ferri da stiro elettrici come il tipo a getto, il tipo a spruzzo, il tipo a temperatura costante e il tipo a vapore elettrolitico. Elevata potenza, leggerezza, regolazione automatica della temperatura, vapore o spray e la ricerca di un bell'aspetto è la direzione di sviluppo della nuova generazione di ferri da stiro elettrici.

Merito dell'interruttore automatico realizzato in bimetallo. La lamiera bimetallica viene realizzata rivettando saldamente tra loro la lamiera di rame e la lamiera di ferro di uguale lunghezza e larghezza. Quando riscaldato, poiché la lastra di rame si espande più della lamiera di ferro, la lamiera bimetallica si piega verso la lamiera di ferro. Maggiore è la temperatura, più pronunciata è la flessione. L'immagine a destra è un diagramma schematico della struttura del ferro da stiro. A temperatura ambiente i contatti alle estremità del nastro bimetallico sono a contatto con i contatti del nastro elastico di rame. Quando la testa di ferro elettrica è collegata alla fonte di alimentazione, la corrente scorre attraverso la lamiera di rame e la lamiera bimetallica a contatto con il filo riscaldante. Il filo riscaldante genera calore e trasferisce il calore alla piastra metallica nella parte inferiore del ferro. Le persone possono utilizzare la piastra riscaldante per stirare. I vestiti vengono stirati. All'aumentare del tempo di eccitazione, quando la temperatura della piastra inferiore sale alla temperatura impostata, la striscia bimetallica fissata con la piastra inferiore viene riscaldata e piegata verso il basso, e il contatto sulla parte superiore della striscia bimetallica si separa dal contatto sull'elastico foglio di rame, quindi Il circuito è interrotto. A questo punto, la temperatura della piastra inferiore non aumenta più e diminuisce a causa della dissipazione del calore della piastra inferiore; la deformazione del nastro bimetallico viene gradualmente ripristinata. Quando la temperatura scende ad un certo valore, la lamina bimetallica e la lamina di rame elastico sono di nuovo in contatto, e il circuito è nuovamente collegato, La temperatura della piastra inferiore ha ricominciato a salire. In questo modo, quando la temperatura è superiore alla temperatura richiesta, il circuito viene disconnesso, e quando la temperatura è inferiore alla temperatura richiesta, il circuito viene collegato e la temperatura può essere mantenuta entro un certo intervallo.

Quindi, come fare in modo che il ferro da stiro abbia temperature diverse? Quando si regola la manopola di controllo della temperatura verso l'alto, i contatti superiore e inferiore si alzano di conseguenza. Il bimetallo deve solo piegarsi leggermente per separare i contatti. Ovviamente, la temperatura della piastra inferiore è relativamente bassa in questo momento e il bimetallo può controllare la temperatura costante della piastra inferiore a una temperatura inferiore. Quando si abbassa la manopola di controllo della temperatura, i contatti superiore e inferiore si abbassano di conseguenza e il bimetallo deve essere piegato maggiormente prima che i contatti possano essere separati. Ovviamente, la temperatura della piastra inferiore è più alta in questo momento e il bimetallo può controllare la temperatura costante della piastra inferiore a una temperatura più elevata. In questo modo, è possibile adattare i requisiti del tessuto per diverse temperature.33
